立式復合磨床

立式復合磨床加工范圍：回傳直徑600-2500mm.

在線咨詢電話：15718017626

浙江杭機股份有限公司——國內磨床第壹品牌

咨詢熱線：028-60331766 四川奕海機械設備有限公司

數控立式復合磨床事近年興起并發展迅速的一種機床品牌，主要針對大型圓柱、圓錐類工件不能一次裝夾在臥式外圓磨床上完成磨削加工的難題而專門開發的。順應了當今世界機床工業“高速、復合、智能、環?！钡陌l(fā)展潮流，適合多品種小批量、變品種變批量的生產方式。

數控復合磨床可以通過一次裝夾就完成零件的內圓、外圓、端面、錐面等的復合磨削加工，具有高效率、高精度、操作方面等特點，機床的組合性強，可以根據用戶的不同要求，安裝ATC砂輪庫、APC交換工作臺、AMS自動測量系統及機械手等功能部件，易實現自動化生產。同時還由于立式布置夾緊力小，夾具比較簡單，占地面積小，節約設備購置費用。

該系列機床適合于磨削加工盤類、短軸類，套管類等長徑比比較小的零件，特別適用于汽車配件、齒輪加工、軸承以及其它行業多品種、小批量的零件加工。

結構特點：

■ 本系列機床采用整體立柱或龍門式結構、雙磨頭(或單磨頭)、拖板移動、立軸圓臺布局型式、整機剛性好。全封閉結構，防護罩手動移動。

■ 工作臺位于床身的前部，工作臺采用靜壓導軌結構，由交流伺服電機驅動，可以達到較高的運動精度。具有運動精度高，工作平穩，承載能力高，剛性好，抗振性強等優點。

■ 立柱位于床身后方，立柱上方安裝橫梁，橫梁上有兩拖板，拖板上分別安裝左、右磨頭。(根據用戶需要，可以只配置單拖板，單磨頭)

■ 磨頭的結構具有自主知識產權，采用瑞士STUDER精密外圓磨床，瑞士DIX精密坐標鏜床對磨床主軸零件進行精密加工，并由專業技師進行精密裝配及調試。機床磨頭砂輪軸均采用進口精密主軸軸承。磨頭主軸配有水冷卻溫控制裝置。

■ 雙磨頭配置機床，左磨頭旋轉拖板通過交流伺服電機經蝸輪蝸桿副減速后作回轉運動，可實現±25°角度內的無級角度轉動，并通過HEIDENHAIN圓光柵進行閉環控制；機床右磨頭可以旋轉，******回轉角度為-90°～+90°；***小分度角度為2.5°，通過精密端齒盤定位。

■ 爽磨頭配置的機床控制軸數為十一軸，分別為左磨頭的垂直進給、，橫向進給、旋轉分度運動；右磨頭的垂直進給、橫向進給運動、旋轉分度運動；測量系統的垂直運動；左磨頭、右磨頭驅動；工作臺回轉；修整器啟動；各進給軸均可采用HEIDENHAIN光柵尺來進行全閉環控制(可選功能)。

■ 防護裝置半封閉或全封閉防護結構(可選功能)。

■ 砂輪修整：配備三類修整器，金剛石碟片修整器、金剛筆修整器、金剛石成型滾輪修整器。

■ 立式裝夾工件磨削，可實現一次裝夾多工序復合加工。

應用范圍：

適合軸承類。齒輪類、套筒類零件的高精度磨削加工，可再一次裝夾工件中完成工件內圓、外圓以及端面的高精度磨削加工，達到很高的尺寸精度和幾何精度。

通過數控聯動實現砂輪的錐形修整和圓錐磨削；通過砂輪的成形修整，實現內外圓的成形磨削，如軸承環的滾道磨削。

適用于對圓柱、圓錐、球軸承內、外套圈、滾道及端面各表面的多批量、多品種、多規格的精加工磨削；也適用于齒輪類、套筒類等零件的高精度磨削加工。

雙磨頭配置的機床由于磨頭可以旋轉，可實現立、臥兩種狀態下工作，因此可以和另一磨頭同時對零件進行磨削加工，從而提高了機床的加工效率。

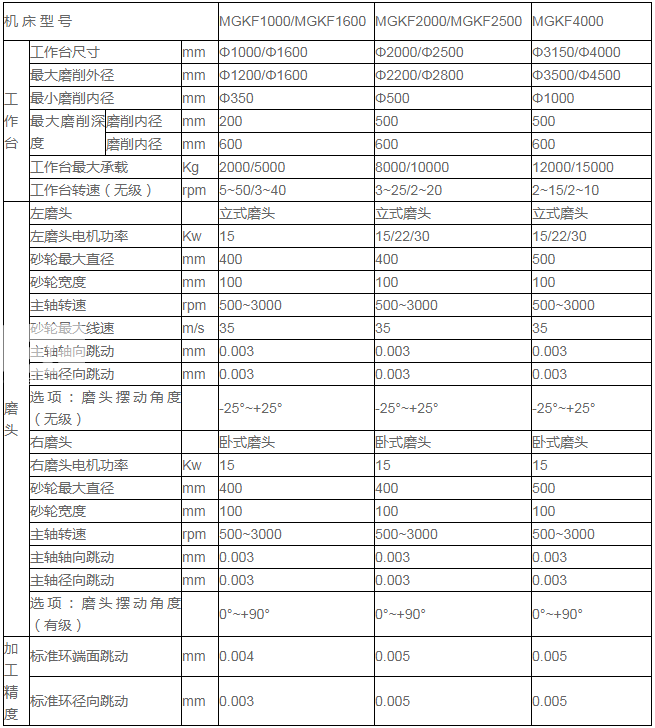

機床主要技術參數：
